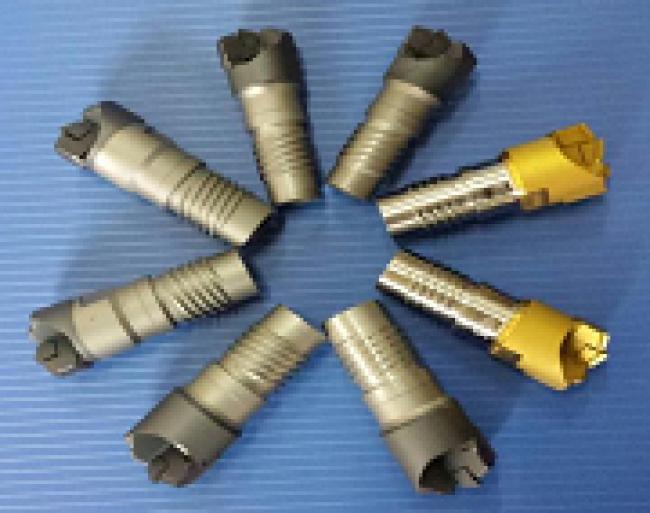

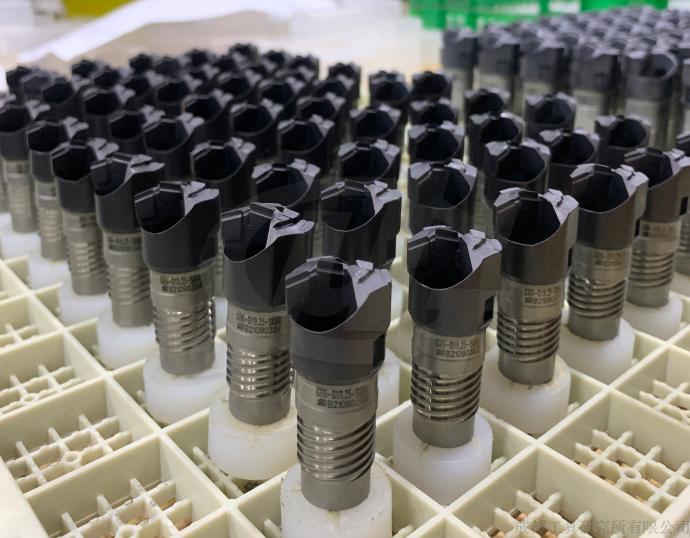

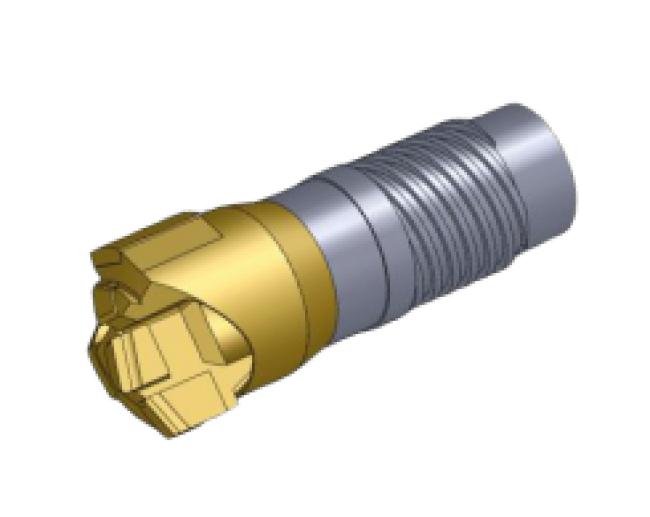

系列BTA管板钻，该产品依托国家重大课题专项 《第三代核电关键零部件蒸汽发生器管板加工用系列化刀具应用示范》研发而成，具有高效，高精度，高稳定性，现已广泛应用于核电、军工、石化、锅炉辅机、制冷、汽轮机、海水淡化等行业管板深孔加工。
产品特征
※刀体采用整体一次性成型，避免刀体对焊产生的质量风险。
※自主知识产权的硬质合金基体材料和涂层，保证钻削的稳定性和高效性。
※全侵入式刃口强化处理保证了钻削过程稳定性。
※管板钻外径公差控制0.01mm以内，保证钻头的高精度。
专利取得
加工案例
|
刀具型号
|
GB6-D16.23-SK64 |

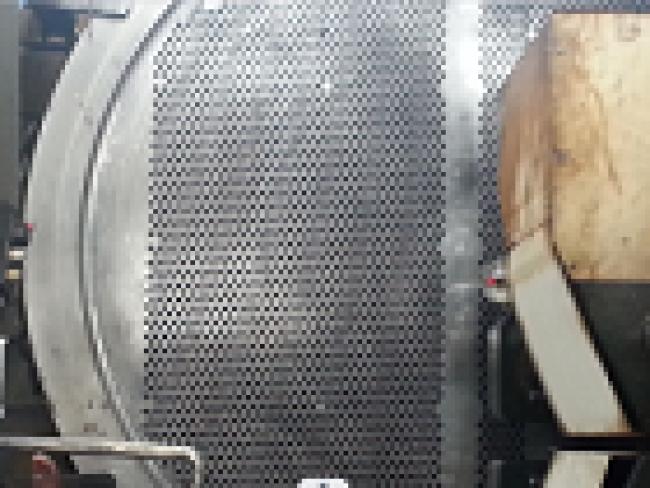

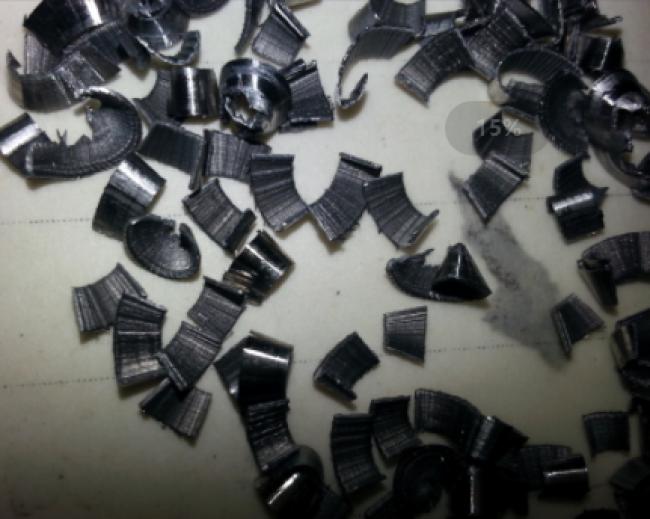

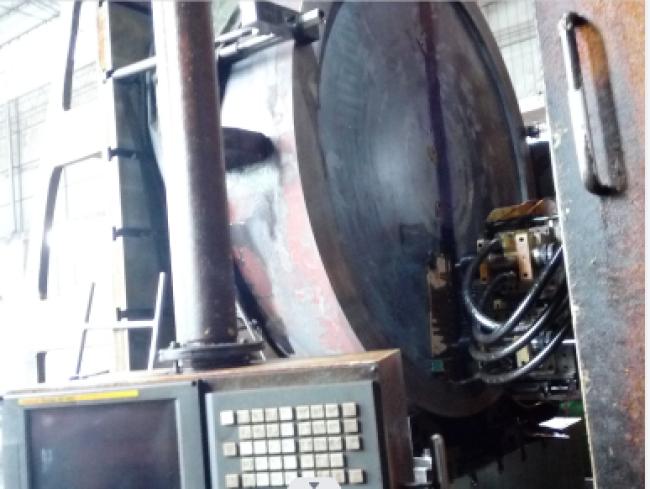

| 工件展示及加工铁屑 |
  |
|
被加工材质
|
管板锻件20MnMONb 深度660mm
|
|
转速
|
N=1470r/min
|
|
进给
|
=90；135；100mm/min
|
|
结果
|

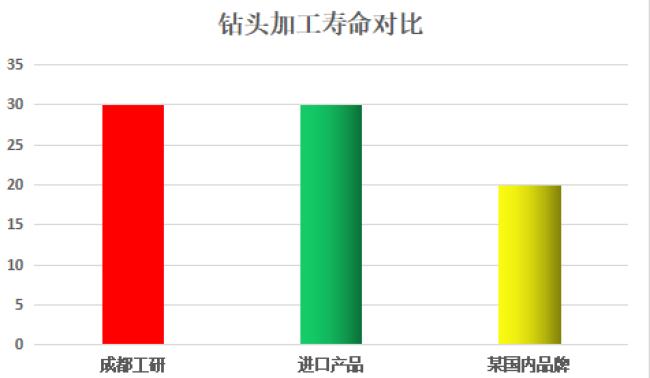

相同切削参数之下，我司管板钻头加工寿命和进口相当，高于国产品牌。
|
|
刀具型号
|
GB6-D17.75-SK64
|
|

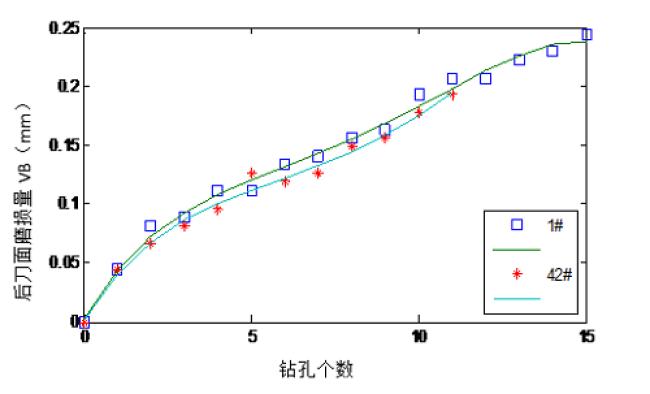

磨损量对比数据
|
 |
|
被加工材质
|
材料编号SA508cl.3Gr.2堆焊镍基690合金（800+8mm镍基堆焊层）
|
|
转速
|
入口N=800r/min 主轴N=1400r/min
|
|
进给
|
=37(入口）mm/min；115mm/min
|
|
结果
|

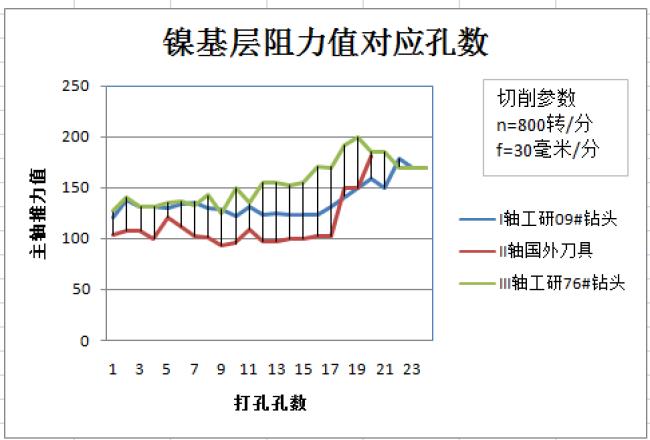

实验结果，我司钻头阻力值与进口相当，寿命相当，达到客户使用要求
|
|
刀具型号
|
GB6-D19.30-SK64
|
|

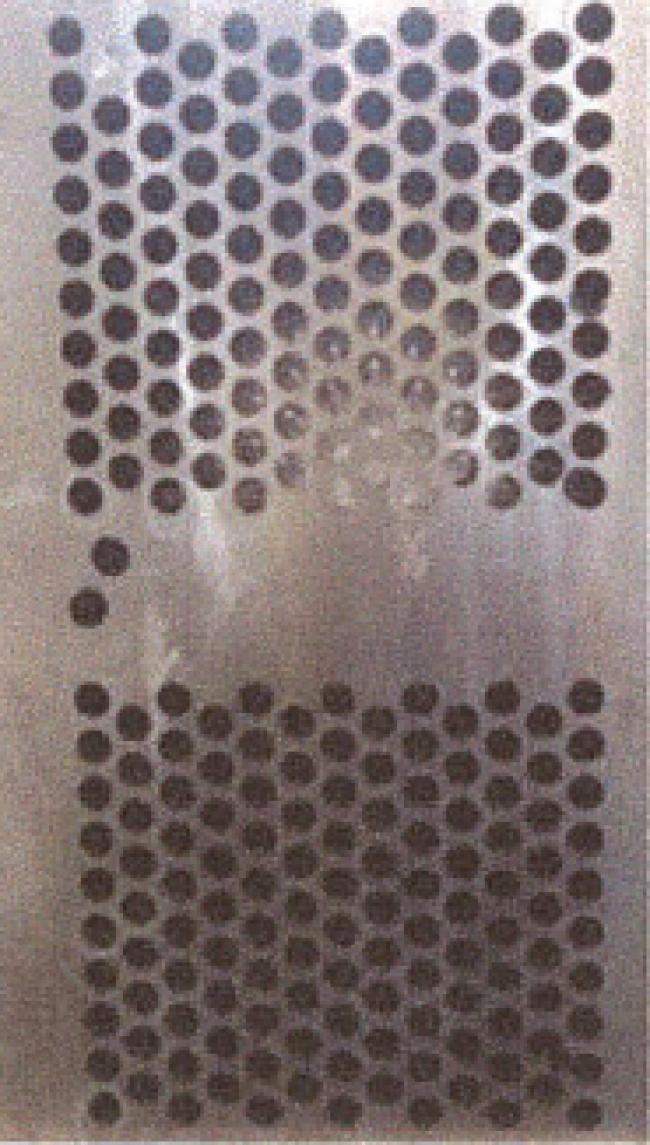

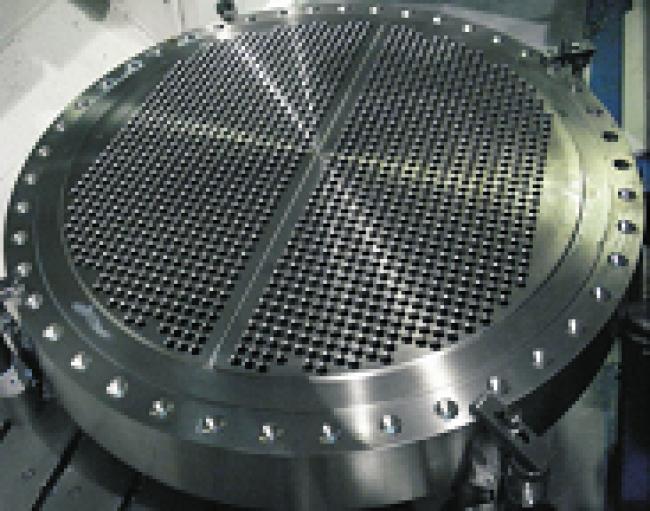

工件展示
|
  |
|
被加工材质
|
材料编号SA-266Gr.2堆焊ERNiCr-3（400+6mm堆焊层）
|
|
转速
|
主轴N=1350r/min
|
|
进给
|
=125mm/min
|
|
结果
|

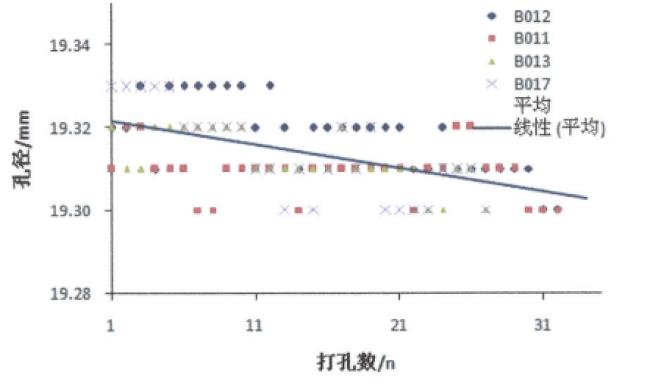

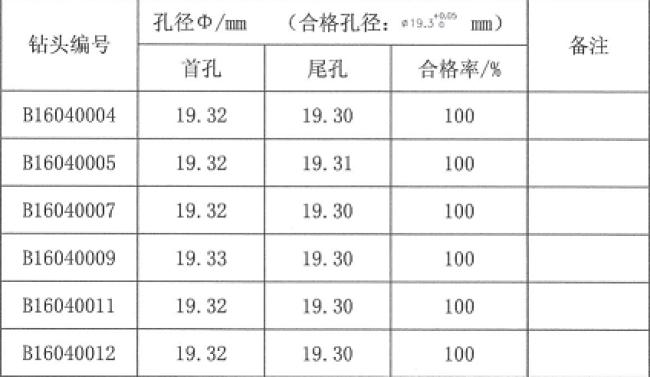

实验结果，我司钻头所有孔径均满足19.30（0~+0.05），合格率达100%，满足高精度使用要求。
|
|
刀具型号
|
GB6-D25.30-SK64
|
|
工件展示
|
 |
|
被加工材质
|
材料编号16MnIII堆焊S30403
|
|
转速
|
主轴N=900/min
|
|
进给
|
=110mm/min
|
|
结果
|

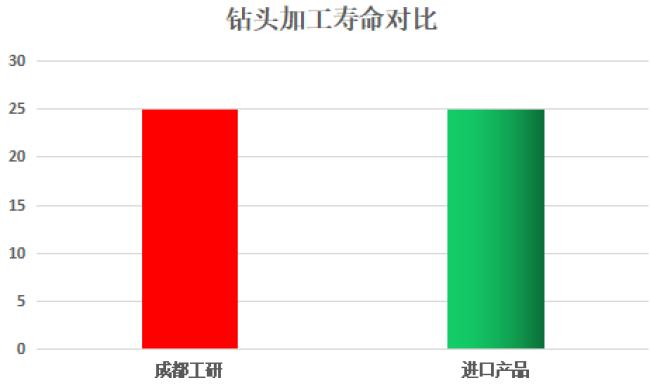

通过大批量（2000只）验证工研此规格加工16Mn有效寿命达到20-25m左右，和进口钻头寿命相当，完全达到客户使用要求。
|

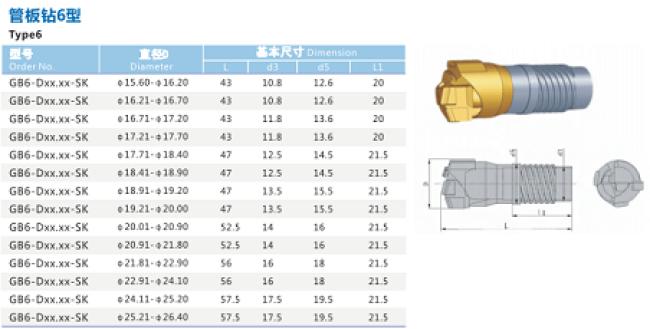

规格型号
